1. 磁力泵结构图

通过磁力泵构造图可以直观清晰的认识各型号泵体（科奕凯智能泵：www.kykznb.com）内部结构组成，科奕凯智能泵业现能为客户提供多达十多款磁力泵，更有详细的内部结构图及拆解视频可供参考，详细可参阅以下内容。

关于磁力泵构造图，现存的磁力泵大多是由电动机、磁力偶合器、离心泵这三个部件组成，因型号的不同在内部结构上有所差别，以区分不同的适用场景，但整体而言还是被用于运输各种不能泄露的腐蚀性液体，而在此基础上，为处理各种复杂介质衍生出高温型、自吸式、耐腐蚀性、小微型等等多种磁力泵。

为便于各位对磁力泵构造图有更多认识，以下简单介绍两款在各个工业领域都较为常见的机泵，以供参考。

AX型磁力驱动离心泵：基于传统磁力泵在制作技术、材质、工艺方面都进行升级改良，并解决了以往隔离套和叶轮容易损坏的难题，让整体性能更为出色。在组成部件方面，主要是泵体、叶轮、密封圈、隔板、内磁钢总成、外磁钢总成、联接架、电机、轴承、轴承压盖、泵轴、隔离套、动环静环等。

AG型工程塑料磁力驱动泵：相比其他磁力泵，在结构上更为紧凑，体积小巧，在日常使用中有着低噪音、运行可靠、维护使用方便的有点。内部结构方面，主要由泵体、密封圈、隔离套、叶轮、内磁钢总成、泵轴、轴承、外磁钢总成、止推环、联接架、电机、静环、动环等组成。

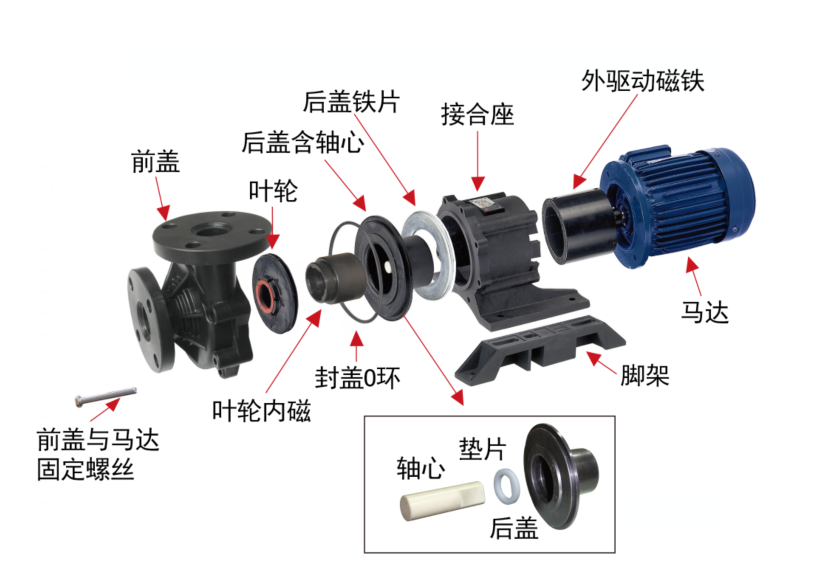

结构图：

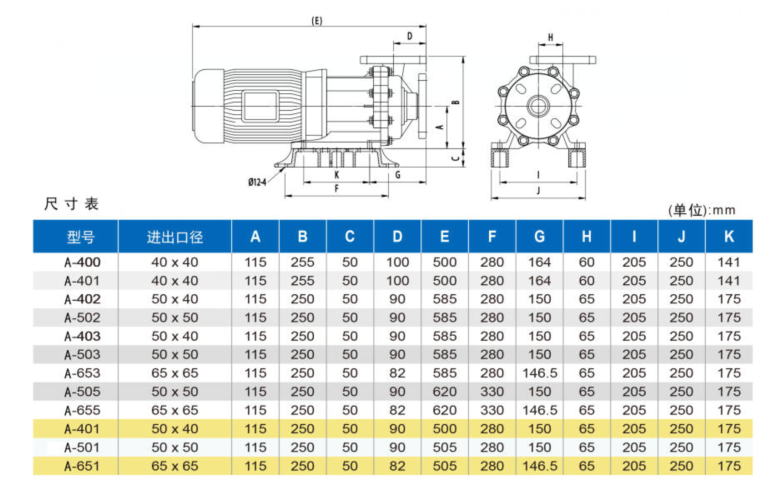

尺寸图：

经过上文介绍，相信各位也对磁力泵构造图有了简单认识，若有意知悉更为详细的细节事宜，可直接查看站内对应的产品拆解视频，也可直接咨询科奕凯客服。


2. 磁力泵工作原理

磁力泵的工作原理是:当电机设备带动外磁转子运动时，磁场穿透隔离套，使被叶轮连接的内磁转子也跟着外磁转子一起运动，从而达到二者同步运行。即:转速相同的效果，将容易泄露的动密封结构转变成零泄漏的静密封结构。
磁力传动泵也称磁力泵，其显著特点是该泵无轴封部件，即不存在动密封泄漏点。磁力传动泵由泵、磁力传动器、磁力传动泵的特有结构部分和电机组成。其关键部件磁力传动器由外磁转子、内磁转子和不导磁的隔离套组成。根据磁场能穿透空气隙和非磁性介质原理，当电机带动外磁转子旋转时，通过磁力线的作用耦合了与叶轮相联的内磁转子作同步旋转，实现了力矩的非接触式传递，由原来常规泵的一根轴加设轴封部件改为两根轴加设隔离套结构，将动密封转化为静密封，从而彻底解决了介质的泄漏问题。

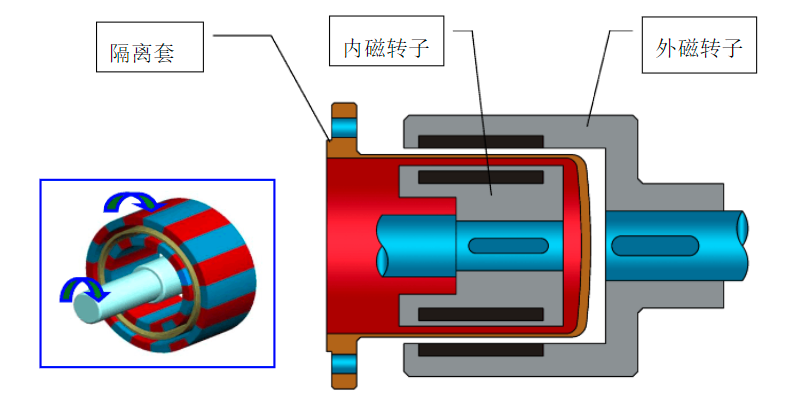

磁力传动结构示意图

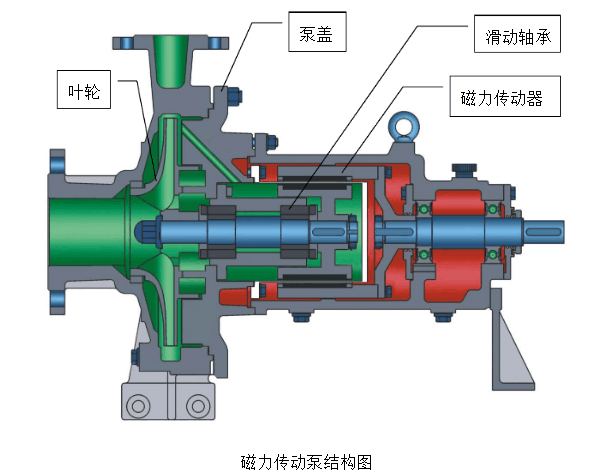

磁力传动泵结构图：
