一、磁力泵工作原理是什么？

磁力泵工作原理是电动机带动磁力泵外磁转子通过磁场作用与（科奕凯智能泵：www.kykznb.com）内磁转子连接并且带动磁力泵的叶轮运转，当磁力泵里面充满了液体时，叶轮在电动机高转速的运行带动下，在转动过程中一面不停的吸入液体，一面又连续将吸进的液体排出，叶轮使其液体在泵里旋转，像这样连续不断的工作，介质在压力及速度能的作用下，而产生了离心力。就这样在离心力的作用下，液体沿叶轮流道从叶轮中心向周围甩出，再经过泵壳排出管道，就这样把介质输送到*终目的地。

磁力泵的磁力传动是在普通离心泵基础上的应用，与一切磁传动原理一样，是利用磁体能吸引铁磁物质以及磁体或磁场之间有磁力作用的特性(而非铁磁物质不影响或很少影响磁力的大小)，无接触地透过非磁导体(隔离套)进行动力传输，这种传动装置称为磁性联轴器。

电动机通过联轴器和外磁钢连在一起，叶轮和内磁钢连在一起。在外磁钢和内磁钢之间设有全密封的隔离套，将内、外磁钢完全隔开，使内磁钢处于介质之中．电动机的转轴通过磁钢间磁极的吸力直接带动叶轮同步转动，达到输送介质的目的。

磁力隔离泵的定子与转子完全隔离，完全避免了传统的电机水泵（科奕凯智能泵：www.kykznb.com）存在的液体泄漏问题。

二、磁力泵内部结构原理图详解

磁力泵由哪些零部件组成的呢？今天为大家简单介绍一下磁力泵组成的零部件，仅供大家参考，以下是详细内容:

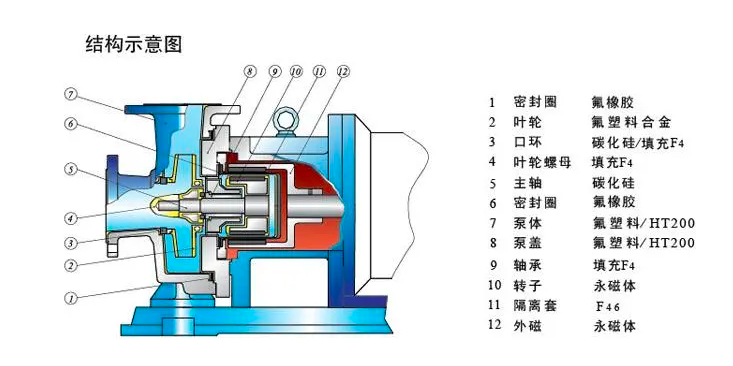

1、CQB磁力泵结构图

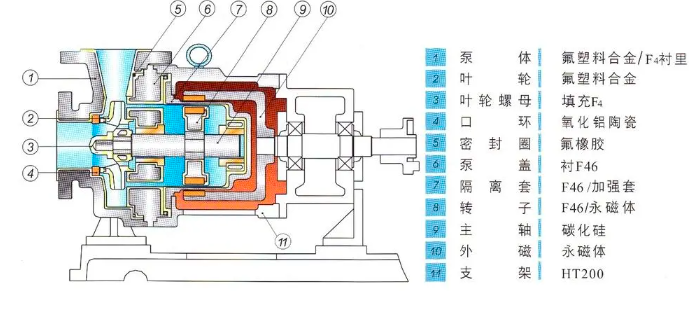

2、氟塑料磁力泵结构图

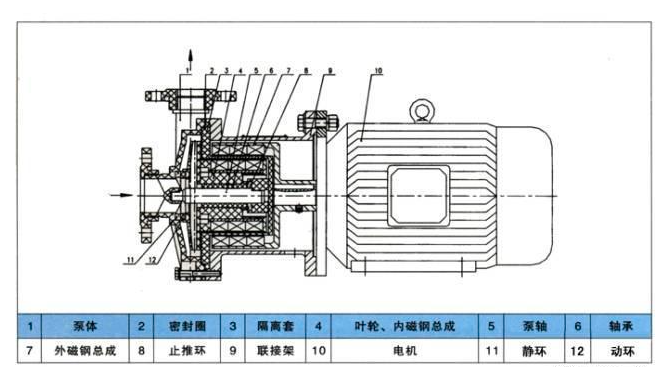

3、CQF磁力泵结构图：

4、结构图详解：

A、壳体部分：由泵体、泵盖等组成，它承受泵的全部工作压力；泵体叶轮水力形式符合API685标准，是磁力泵水力性能的主要表征零部件，其功能是强迫液体旋转，从而将原动机的机械能转换成液体能量。

B、转子部分：分为泵轴上安装的转动零件和驱动轴上安装的转动零件。泵轴是承载叶轮和内转子及传递扭矩的重要零件。

泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。

驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。

C、连接部分：由连接架、轴承箱等部分组成起连接支（科奕凯智能泵：www.kykznb.com）撑作用的静止连接件。滑动轴承、轴套和止推盘：是泵转子系零件的支撑和定位零件。

D、传动部分：泵与原动机采用膜片式加长联轴器部件连接，检修时，只需将联轴器中间膜片卸下，即可进行磁力泵的检修。

E、内、外转子：内、外转子配套使用，共同形成磁力泵的磁传动部件。

F、隔离套：隔离套是能彻底实现磁力泵完全无泄漏这一有点的唯一零件。

由于泵轴与介质接触，因此材料要求是耐腐蚀性，加工精度高，强度高或通过热处理方法增加材料的强度。

以上文章部分内容引用：磁力泵-百度百科
