A、磁力泵怎么拆及注意事项

一、磁力泵拆装正确的方法如下

1.操作人员在拆卸磁力泵的时候，请先切断电源以及电动机的电源接线，断电之后才可以拆卸，避免发生触电等事故。

2.其次要关闭磁力泵的管路进口以及出口闸阀与生产系统隔离。

3.磁力泵的拆卸步骤由电机端向泵壳端逐件解体。

4.拧下电机与托架连接螺栓上的螺母，然后拧下电机与底座间固定螺栓和螺母，将电机向后拉出卸下外磁转子。

5.拆下托架与泵体之间的连接螺栓、螺母，卸下托架。

6.拆下隔套与泵盖之间的固定（科奕凯智能泵：www.kykznb.com）螺栓、螺母，卸下隔套。

7.将泵盖连同内磁部件、叶轮、轴承、泵轴整体卸下。

8.拆下内磁部件与泵轴连接的固定螺母，卸下内磁转子。

9.拆下叶轮与泵轴连接的固定螺母，卸下叶轮、轴承、泵轴等零件。

二、磁力泵拆装注意事项

1.首先，根据磁力泵的去除顺序，一些小部件不能拆卸，尽可能不去拆掉。

⒉.每拆卸一个重要部件请做好自己记录。如磁力泵和电动机通过转子的对中尺寸信息数据，相关工作部件螺丝可以拆卸过程前后的长度不同尺寸，泵轴、磁力泵的轴承、磁力泵的轴套、平衡盘以及磁力泵的叶轮间隙等。

3.拆卸前必须标记每个零件的位置和方向。拆卸后，零件应按拆卸顺序放置，以防止重新装配时装配位置错误。磁力泵的叶轮、轴瓦、轴套等部件虽然具有互换性，但在装配时不能随意改变位置。否则，磁力泵转子的平衡会受到干扰，原有的维修问题就会出现，甚至出现其他故障问题。

4.原安装间隙较小的零部件，在拆卸过程中应防止左右晃动，损坏零部件。

5.拆卸两个组合零件时，如果零件上有顶出孔，应通过顶出孔拆卸。当两个组合件因生锈或其他原因无法拆卸时，可将组合件在煤油中浸泡一段时间后再拆卸;如果拆不下来，可以先用加热法加热零件外层再拆。当零件外层受热膨胀，但零件内层尚未膨胀时，尽快将两部分分开。

6.在拆卸过程中可以尽量选择使用拆卸泵（科奕凯智能泵：www.kykznb.com）类产品的专用工具。

7.磁力泵零件的清洗也很重要。可使用煤油、柴油或专业除锈剂去除零件上的污垢和铁锈。不锈钢磁力泵需要焊接的零件可用四氯化碳和丙酮清洗。干锈可用铲子或砂纸打磨去除。

8.在组装零件的过程中，氟塑性磁泵内部间隙校正，可以依靠更换垫片厚度，调整螺栓的紧度，调整每个螺栓的平衡，如有必要，还可以改变部件尺寸，达到目标。

B、磁力泵拆解图

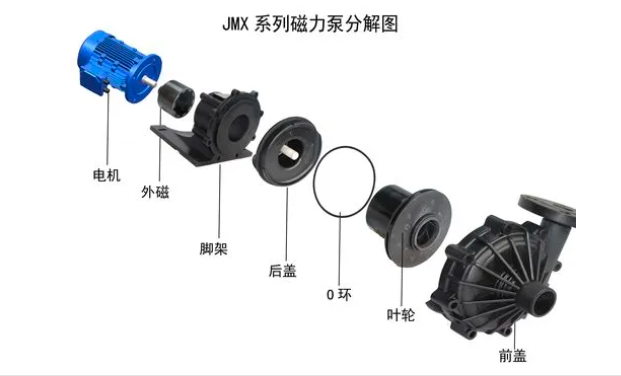

1、JMX系列磁力泵分解图

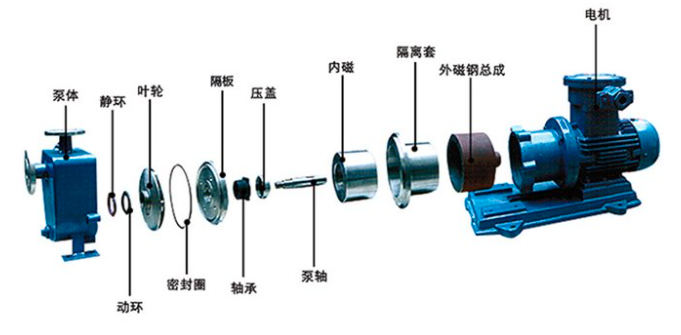

2、不锈钢自吸式磁力泵拆解图

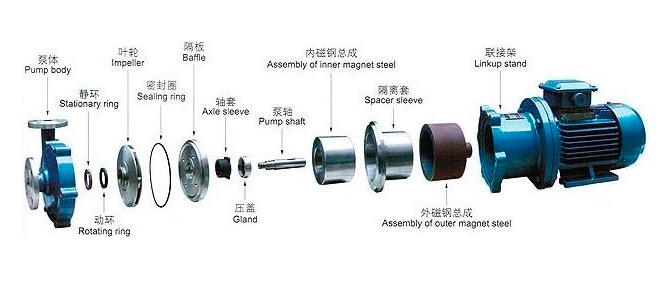

3、衬氟塑料磁力泵
