磁力泵零件名称及型号（磁力泵轴承是什么材质）「内部讲解」

A、磁力泵零件名称及型号

磁力驱动泵（以下简称磁力泵）与屏蔽泵相同，属于无轴结构泵。结构中只有静态密封，没有动态密封，保证了液滴在输送液体时不会泄漏。

1、磁力泵由哪些零件组成

磁力泵由泵体、叶轮、内磁钢、外磁钢、隔离套、泵内轴、泵外轴、滑动轴承、滚动轴承、联轴器、电机、底座等组成（对于一些小型磁力泵，外磁钢与电机轴直接连接，省去了泵外轴、滚动轴承、联轴器等部件）。

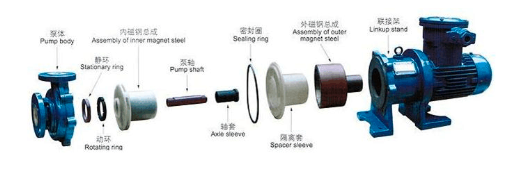

2、磁力泵零件分解图

3、磁力泵零件详解

1）滑动轴承

磁力泵的内轴由滑动轴承支承。由于滑动轴承由润滑性差的传动介质润滑，因此滑动轴承应采用耐磨性好的材料，自润滑常用的轴承材料有碳化硅陶瓷、石墨、填充聚四氟乙烯等。

2）电动机

电机采用密封泵，采用国产Y系列三相异步电机、Yb系列隔爆电机等标准电机。

3）联轴节

柔性联轴器作为密封泵使用。

1.泵体和叶轮与密封泵相似。

2.磁耦合

磁力偶合器由内磁钢（包括导环和护套）、外磁钢（包括导环）和隔离套组成，是磁力泵的核心部件，磁力偶合器的结构和磁路设计及其部件的材料与可靠性有关，磁力泵的磁力传动效率和使用寿命。

4）内磁钢

内磁钢与导环之间用粘合剂连接，使内磁钢与介质隔离，内磁钢外表面应覆盖一层护套，包层有金属和塑料两种。金属包层采用焊接，塑料包层采用注塑成型。

5）外磁钢

外磁钢与导环之间采用粘结剂连接。

6）隔离套

隔离套又称密封套，位于内外磁钢之间，将内外磁钢完全分离，介质封闭在隔离套内。隔离套的厚度与工作压力和工作温度有关。过厚会增大内外磁钢的间隙尺寸，从而影响磁传动效率；过薄会影响强度有金属和非金属两种隔离（科奕凯智能泵：www.kykznb.com）套管。金属隔离套有涡流损耗，非金属隔离套无涡流损耗。

B、磁力泵轴承是什么材质

无泄漏磁力泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。由于工程陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能，所以磁力泵的滑动轴承多采用工程陶瓷制作。由于工程陶瓷很脆且膨胀系数小，所以轴承间隙不得过小，以免发生抱轴事故。由于磁力泵的滑动轴承以所输送的介质进行润滑，所以应根据不同的介质及使用工况，选用不同的材质制作轴承。主要有以下3种：

1.碳化硅陶瓷

无泄漏磁力泵一般采用碳化硅陶瓷轴承。为防止游离的硅离子进入介质，一般应要求采用纯烧结的α级碳化硅。碳化硅滑动轴承，承载能力高，且具有极强的耐冲蚀、耐化学腐蚀、耐磨损和良好的耐热性，使用温度可达500℃以上。碳化硅滑动轴承的使用寿命一般可达3年以上。

2.石墨

石墨具有较好的自润滑性能，可经受短时间的干运行，使用（科奕凯智能泵：www.kykznb.com）温度可达450℃，缺点是耐磨性能较差。石墨滑动轴承的使用寿命一般可达1年以上。

3.填充聚四氟乙烯

聚四氟乙烯冲天碳、玻璃纤维等制成的滑动轴承，使用温度小于或等于120℃，耐腐蚀性能极好。

无泄漏磁力泵滑动轴承的材料应根据实际使用情况选择，配对使用才能保证工作效果。
