一、碱洗塔循环泵怎么安装

1、碱洗塔循环泵必须垂直安装在液料池或水槽上面的固定支架上。

2、碱洗塔循环泵的吸入口距离池底部应大于100㎜。

3、碱洗塔循环泵叶轮必须完全浸没在液体中。

4、液面不能淹到电机。

5、出口管要加装出口逆止阀

6. 入口管要加装入口滤网。

7、管路安装应符合下列要求：

　　(1)管子内部和管端应清洗干净，密封面和螺纹不（科奕凯智能泵：www.kykznb.com）应损坏，相互连接的法兰端面或螺纹轴心线应平行、对中，不应强行连接。

　　(2)管路与泵连接后，不应再在其上进行焊接和气割，如需焊接或气割时，应拆下管路或采取必要的措施，防止焊渣进入泵内和损坏泵的零件。

(3)管路的配置宜按设备资料及设计图纸进行复检。

二、 立式循环泵正确安装示意图

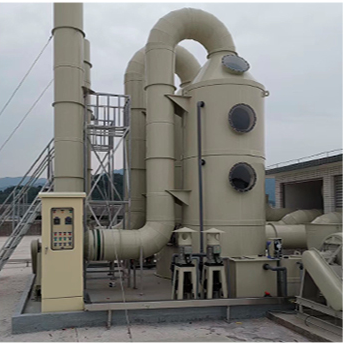

1、立式循环泵用于碱洗塔槽外式安装示意图：

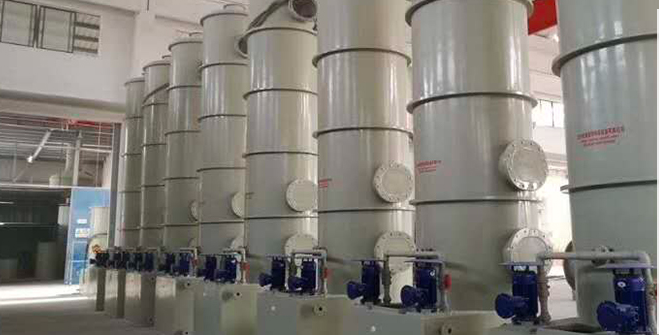

2、立式循环泵用于碱洗塔槽内式安装示意图：

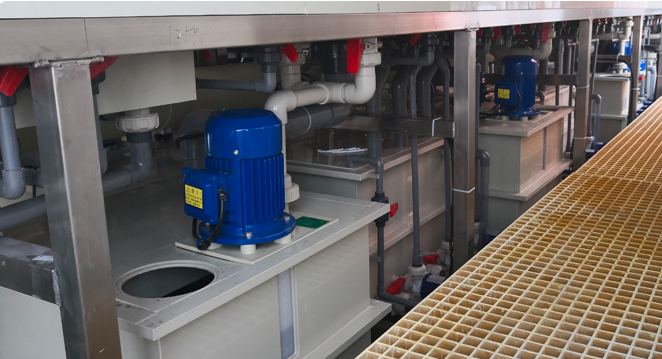

3、立式循环泵用于连续电镀槽内式安装示意图：
