一. 耐腐蚀离心泵结构图

1. 结构和作用

耐腐蚀离心泵的基本结构是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，轴封装置。耐腐蚀离心泵材质主要分为铸铁材质，不锈钢材质，耐腐蚀塑料材质三大类，内部结构大都相差不大。

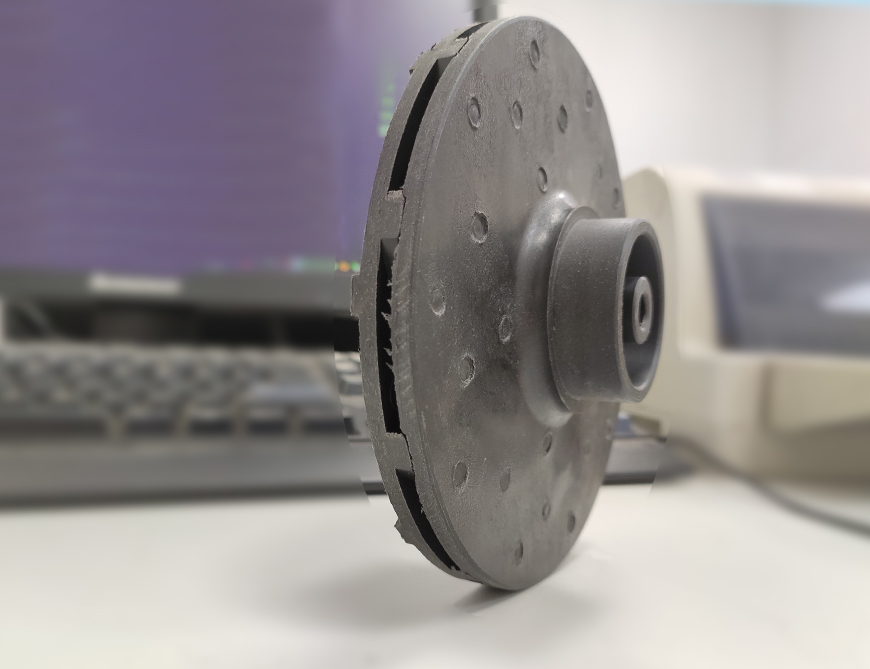

1-1、叶轮是离心泵的核心部分，它转速，高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能(主要增加静压能)。叶轮一般有6~12片后弯叶片。叶轮的一般有三种闭式、半闭式和封闭式三种。

1-2. 泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。作用是将叶轮封闭在一定的空间，以便由叶轮的作用吸入和压出液体。泵壳多做成蜗壳形，故又称蜗壳。由于流道截面积逐渐扩大，故从叶轮四周甩出的高速液体逐渐降低流速，使部分动能有效地转换为静压能。泵壳不仅汇集由叶轮甩出的液体，同时又是一个能量转换装置。

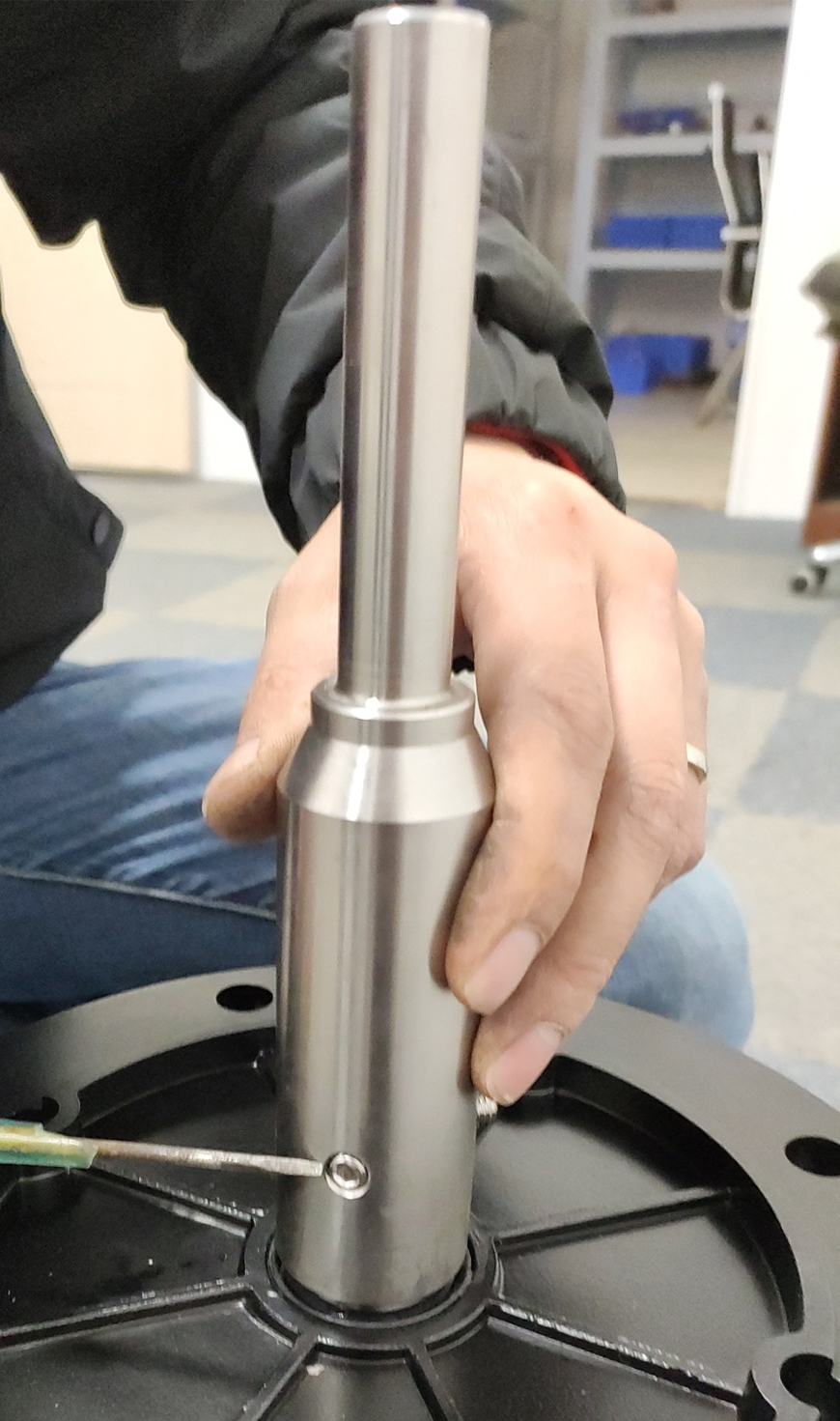

1-3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

1-4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。我们常用的为滚动轴承，常使用的是液体润滑油作润滑剂的,加油时一般加到油位线。如果太多油会沿泵轴渗出并且漂贱，如果太少轴承会过热烧坏造成事故!在水泵运行过程中轴承的温度高达85度一般（科奕凯智能泵：www.kykznb.com）运行在60度左右，如果高了就要查找原因(是否有杂质，油质是否发黑，是否进水)并及时处理!
1-5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低!间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。
1-6、轴封装置：作用是防止泵壳内液体沿轴漏出或外界空气漏入泵壳内。常用轴封装置有填料密封和机械密封两种。常用的填料主要以盘根为主。

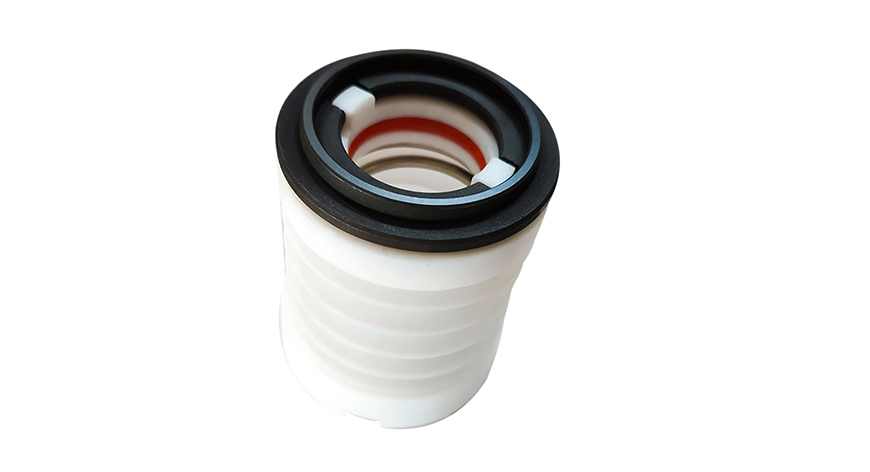

1-7. 机械密封主要的是靠装在轴上的动环与固定在泵壳上的静环之间端面作相对运动而达到密封的目的。

2. 耐腐蚀离心泵图片

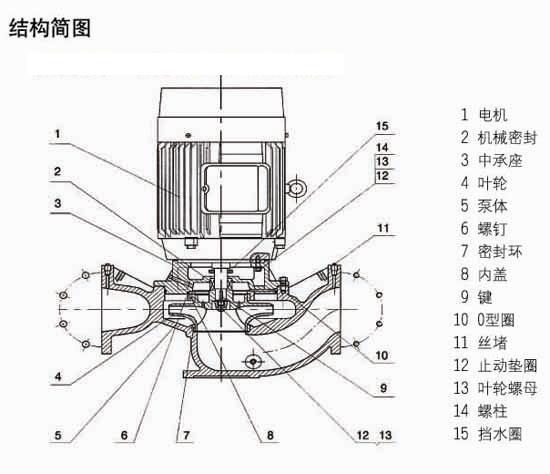

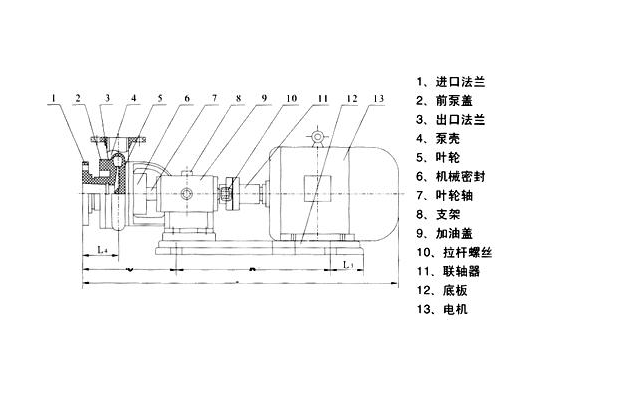

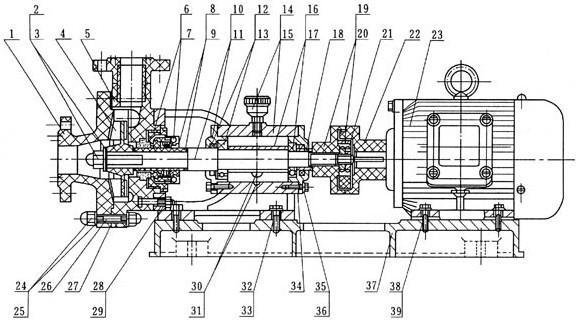

3. 结构图
