1 如何正确安装止回阀

止回阀又叫逆止阀,或单向阀，是一种自动阀门，它依靠管道内流动介质的压力推动阀瓣，来实现阀门的关闭和开启，当介质停止流动，止回阀阀瓣关闭，它能有效防止管道内介质发生倒流，这对于保障管道的安全起到了很大的作用。

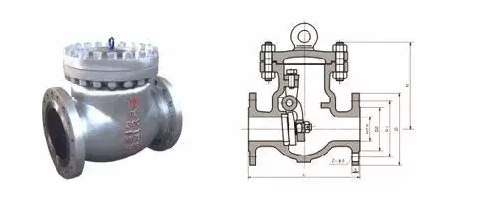

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和直通式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀分为蝶式双瓣、蝶式单瓣，以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。

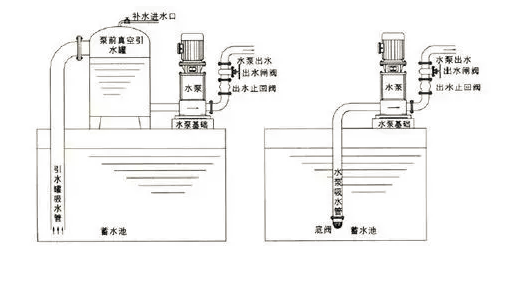

安装止回阀是为了保证水泵内部水流的流向，从而保障水泵的正常工作。所以关于止回阀的安装位置，到底是安装在水泵前还是水泵后，可以分两种情况
一种是安装在水泵前竖吸管端头，也叫底阀。目的是为了不用抽一次水向水泵充一次水，因为水泵内以及泵前的吸管内无水时水泵只能空转抽不上水，所以水泵内必须充满水才能抽出水。这种水泵的安装是高于液面时的一种方法，也叫负压法。
另一种是安装在水泵的后方。这种安装方法是液面高于水泵的情况下，方便启停水泵时不用关水泵出水阀，特别是对于母管制水泵系统，防止发生倒流的情况。

止回阀必须安装在泵的出口、出口控制阀之前的位置，以便检修止回阀。一般（科奕凯智能泵：www.kykznb.com）泵的出口第一道是软连接（减震器），接下来是止回阀，再接下来是隔断阀（如蝶阀、闸阀、截止阀等）
1、先装止回阀后装闸阀或者蝶阀优点：可以保护止回阀，特别是在并联泵中，当一个泵不启动，其出口门关闭，另外一个泵启动的时候，冲击力都是闸阀或者蝶阀承担。止回阀发生故障后，可以关闭进出口阀隔离系统进行修理。缺点：闸阀或者蝶阀谁来保护？曾经出现过一个案例，蝶阀的阀板被打烂了。
2、先装闸阀或者蝶阀后装止回阀优点：可以保护蝶阀或者闸阀，冲击力靠止回阀承担。缺点：止回阀谁来保护，止回阀是靠压力差来开关，如果总管压力高就关，泵的压力高就开，如果使用的流量不稳定，那么止回阀就会反复开关，会影响止回阀寿命。而且止回阀坏了，特别是母管制系统，需要停运系统后才能进行修理。一般来说，由于止回阀启闭动作较为频繁，内部连接部分及密封部件容易发生损坏，为便于修理，防止发生由于止回阀故障而停运整个系统的情况，从这个角度考虑，止回阀会装在出口闸阀或蝶阀之前，你见到的是不是基本上都是这样呢？


2单向阀的安装位置和方向

单向阀经常用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故，在用单向阀时要怎么安装，单向阀安装，安装单向阀步骤如下：
第一：在管线中不要使单向阀承受重量，大型的单向阀应独立支撑，使之不受管系产生的压力的影响。
第二：安装时注意介质流动的方向应与阀体所票箭头方向一致。
第三：升降式垂直瓣单向阀应安装在垂直管道上。
第四：升降式水平瓣单向阀应安装在水平管道上。
安装位置：
    单向阀就是止回阀，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾斜管路上。
注意事项：
    安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。
    止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。
    止回阀只供防止各类管路或设备上流体介质逆流的单向启闭阀
