1. 计量泵背压阀安装图

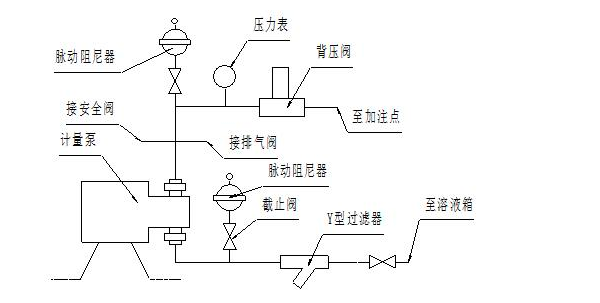

1-1 安装图

　警告：
　　对背压阀进行任何维护以前，应停止运（科奕凯智能泵：www.kykznb.com）转设备，释放压力，关闭背压阀与系统相联的阀门，同时确认脉动阻尼器内没有压力。维修时注意防止被输送液体伤害人体。
1-2计量泵阻尼器与背压阀安装顺序
背压阀与阻尼器共同配合减少往复泵出口管线的液体脉动，背压阀其实是膜片式安全阀，阻尼器安装在它的前面，对其起保护作用，减少其动作幅度，延长膜片使用寿命
1：安装背压阀的目的是在流量比较小、压力比较低的情况下，保证出口压力的，保证在吸入冲程时，出口阀阀球可以及时回落，保证流量精度。 2：安装缓冲器的目的是在出口压力比较高的情况下，在排除冲程降低管道的振动。从而来保护泵和管道的 3：一般压力比较高的情况下不会加背压阀，压力比较低的情况下不用加缓冲器。高压下将背压阀放在前面，估计很快就坏了吧！


2 计量泵安装图

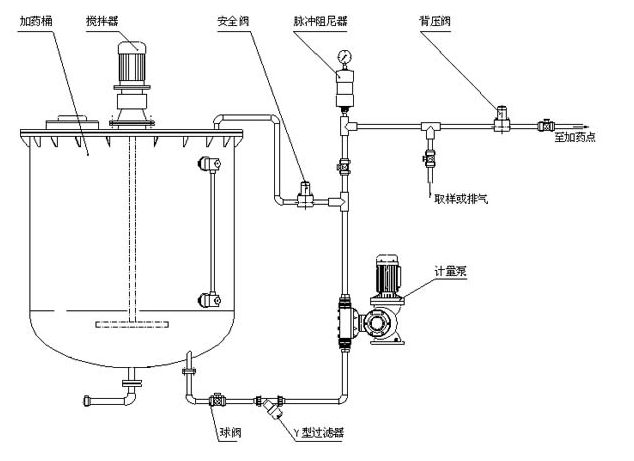

2-1 安装图

2-2 计量泵安装注意事项
加药计量泵入口管路要求：

1 ．泵的吸液端低于储液池的Z低液位，使泵的吸液端能够直接灌入药液。为了减少计量泵吸入管路损失，计量泵安装位置应尽可能靠近溶液箱。
2 ．应避免负压吸液条件（吸程）的产生，会影响计量精度，对计量的准确性产生影响。泵的吸程高度与泵的结构、物料介质的特性（密度、粘度等）管路特性均直接有关。如需知道针对性数据，需要提供泵型号、物料特性和系统参数，由专业人员协助计算。
3 ．尽可能保证泵在入口压力为大气压或高于大气压的条件下运行。如果泵在入口压力低于大气压的条件下运行，即负压条件下运行，确保所有连接部位不渗漏，同时在吸液管路的底部安装脚阀。
4 ．由于加速度头损失和管路流动损失的影响，吸液管路口径应大于泵头入口尺寸，以避免泵出现缺液现象。如果入口管路长度较短，并且管路布置比较平且直，那么入口管路的管径至少比计量泵入口尺寸放大一档。如果入口管路长度较长，并且管路布置比较曲折，有较多弯头、三通和阀门，那么入口管路的管径至少比计量泵入口尺寸放大二档。

5． 当输送接近沸点的物料时，应提供足够的吸入压头，以避免物料在吸入冲程进入泵头时发生汽化。
6． 入口管路应尽量使用金属或塑料管材。管材有光滑的内壁，并采用大半径转弯以减少流动摩擦损失。
7． 入口管路应使用过滤器，要避免外部的颗粒进入泵头。避免残渣进入并阻碍单向阀球的措施，将改善免维护的程度，应经常检查过滤器以避免其堵塞。
8． 当使用长距离吸液管路时，应在泵附近的吸液管路中安装一个竖直立管。
9． 吸液管路气密，以确保准确的流量。在管路安装完毕后，用空气和肥皂液测试吸液 管路是否泄漏。



计量泵出口管路要求：

1 ．出口管路的管径足够大，以避免在泵排出冲程中出现过大的压力损失。泵头出口管接头的Z大承压能力保持在或低于泵标牌上标明的Z大容许工作压力数值。
2 ．在系统压力很低的加注系统中，建议安装背压阀。在泵的出口与入口之间保持足够的压差（大约0.2MPa）。如果泵出口和入口之间压差过小或没有压差，会影响泵的输出流量，甚至产生虹吸现象。
3 ．对于系统压力在0.5MPa以上的加注系统，出口管路中不需安装背压阀。
4 ．推荐在泵的出口管路中安装脉动缓冲器，削减流量脉动造成的系统冲击。脉动缓冲器可以将泵出口流量脉动控制在±10%范围。选择性能优良的缓冲器，可以将脉动控制在±2%。如果没有安装脉动缓冲器，出口管路采用与泵出口相同尺寸的管径，泵的脉动流量特性会对管路造成震动和冲击，造成管路中仪表损坏，管道破裂和产（科奕凯智能泵：www.kykznb.com）生管路震动噪音。同时，系统输出流量不稳定。
安装计量泵应该避免的不当安装方式：
