产品描述

机体采用PPS或LCP材质，轻巧方便，强度及耐腐蚀性佳。精确的微量调整。构造上无泄漏，安全性高。泵在运行或停止的状态中都可以调节流量（手动调节）。

JB系列隔膜式计量泵

产品亮点

台湾进口定制超硬质优质PVC，强度高，防腐性能卓越。
台湾进口北泽或成钢减速机，防护等级IP54。电机轴承NSK或SKF，经久耐用。
自产塑钢风扇与风罩，防腐耐用，寿命长。
高清激光打印，流量刻度盘，清洗实用。
高性能塑钢本体，更多考虑，防腐耐用。
自产塑钢接线盒，防护等级IP65，美观大方，实用。

台湾成钢或原装进口北泽减速电机，流量高可达30L/H

超大球阀，下降速度更快，密封性能更稳定。南亚定制超强、超硬、超韧特殊PVC。

德国进口PTFE+特制秘方橡胶+自家真空硫化技术，行业内技术。

行业内优先采用自润滑轴承技术，摩擦部分不卡死。

为确保机械稳定性，采用轴承SKF。

德国KXK自润轴承，自润轴承让整机终身免添加油脂，免维护。

一体式双球阀，密封性能更稳定；全塑钢泵体、塑钢烤漆、外观更优美。

有PVC、聚丙烯、聚四氟乙烯和不锈钢304/316泵头可以选择。

驱动方式：电机驱动，流量高可达25L/H 工作条件：室内/室外

控制方式：手动方式控制调节，超精密微调功能，可适用于制程废水和线路板的药剂添加

环境温度：-10℃～ +45℃

介质温度：PP 60℃,PVC 45℃,PPS 260℃,LCP 330℃

电源：单相110V、220V电容启动马达;三相220V、380V感应马达

保护等级：IP55

1、型号/代号及含义

机械隔膜计量泵-JM系列

JB	-	01	-	C	-	R
(1)		(2)		(3)		(4)

(1)JB-机型编号

(2)机型型号：01

(3)计量泵材质： C-PVC

(4)连接方式：R：软管连接，H：硬管连接

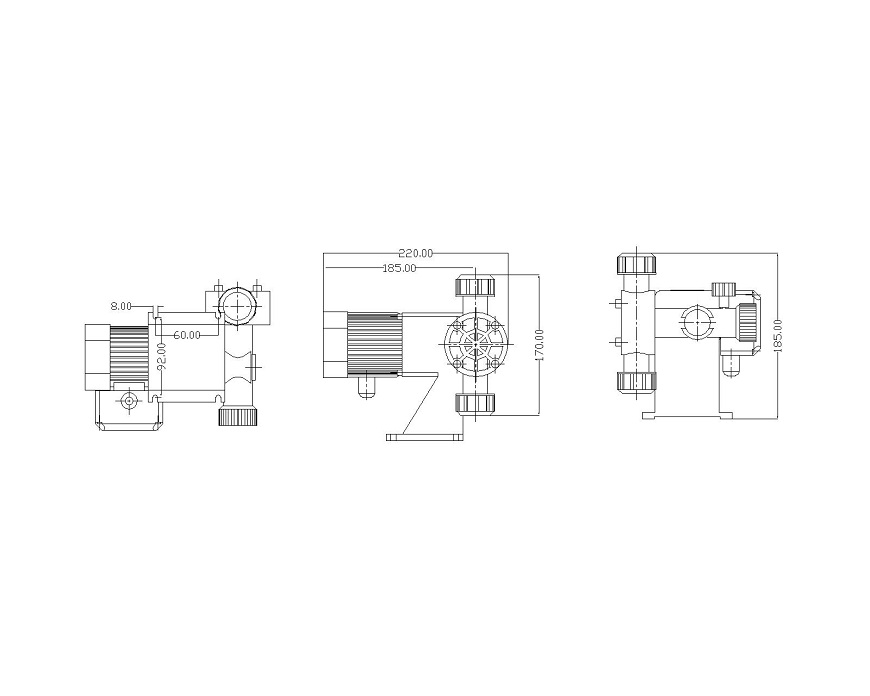

2、尺寸图

详细尺寸请来电咨询

机械隔膜计量泵-JM系列

型号		出口大压力	流量		冲程	膜片直径	电机功率	重量	连接方式
型号		(kg/cm2)	l/h	l/min	Stroke/min	mm	w	kg	软管mm	硬管
JB	04	10	4	0.07	77	42	25	3	内径:6mm 外径:11mm	DN15
	07	10	7	0.12	77
	12	10	12	0.20	93
	15	10	15	0.25	112
	20	10	20	0.33	116
	25	6	25	0.42	145	52
	30	6	30	0.50	145	52

备注： 1、标配台湾成钢电机或台湾进口北译电机;

2、以上参数，是使用常温零压力清水测试值。此系列不建议使用硬管连接，如果必须硬管连接请采用桶下安装。

JM系列性能曲线表
型号	JB04	JB07	JB12	JB15	JB20	JB25	JB30
压力(kg/cm2)	流量(l/h)	流量(l/h)	流量(l/h)	流量(l/h)	流量(l/h)	流量(l/h)	流量(l/h)
10	6	7	10	12	12	-	-
9	6	7	10	12	12	-	-
8	6	7	10	12	12	-	-
7	6	7	10	12	13	-	-
6	6	7	10.8	13	14	13	21
5	7	7	10.8	13	14	13	22
4	7	8	10.8	13	15	14	23
3	7	8	10.8	13	15	15	25
2	7.8	8	10.8	13	16	16	25
1	7.8	9	11	13	17	17	27
0	8	9	12	15	21	25	34

1.安装泵浦时应选择坚固之水平地面﹐并保持平稳, 泵浦出入口加装凡而, 以便维修。
2.尽量避免将机器装设于户外。若必需安装於户外时﹐应覆盖保护盖﹐若泵浦配备有电子控制器时﹐则需加以保护。
3.PVC材质之泵浦应避免受阳光直接照射以防止材质脆化。
4.配管前应先考虑使用之化学液体、温度条件及输送扬程﹐选择不同之管件材料﹐符合实际之要求。例如:温度60℃以上﹐应选择PP管件按装。
5.进行配管时应注意管内不可残留任何杂质或碎屑﹐必要时应以清水加以清洗管路。
6.法兰接合处应衬以垫片﹐并确实锁紧以防止空气吸入泵浦内。
7.配管如使用金属材料时, 须在泵浦出入口管路加装防震接头, 避免出入口法兰震破。
8.泵浦输送液体超过一定高度时, 须在出口加装逆止阀防止回压造成泵浦受损。
9.安全排放阀应装在泵浦入口开关阀之间并尽可能装上压力錶以侦测管内压力。
10.避免泵浦吸入杂物, 或虹吸作用请加装底阀。
11.逆止阀应尽量安装在泵浦出入口附近﹐安装压力表或安全排放阀时应尽量使用T型接头。
12.配管时应注意管线不可用力扭曲﹐安装完后再检查泵体是否有因安装时用力过猛或不正确安装动作而扭曲变形。
13.机器固定完后应再确认是否牢固﹐并旋转马达风扇以确认马达是否可自由旋转。
14.接上电源线之前应确认所使用之电源是否与马达形式相符合﹐并接上过电流保护开关。
15.使用於危险之化学液体﹐应将泵浦覆上保护罩以防万一。
16.泵浦马达要啟动前, 须加满液体, 检查出入口凡是否打开, 并请勿空转。
17.按装完成后应再确认管路是否牢固﹐避免液体温度造成变形或震动破损。
