机械隔膜加药泵-JE系列-科奕凯_型号_参数

产品描述

机体采用PPS或LCP材质，轻巧方便，强度及耐腐蚀性佳。精确的微量调整。构造上无泄漏，安全性高。泵在运行或停止的状态中都可以调节流量（手动调节）。

JE系列隔膜式计量泵

产品亮点

超台湾进口定制超硬质优质PVC，强度高，防腐性能卓越。
原装进口齿轮减速电机，防护等级IP54。电机轴承NSK或SKF，经久耐用。
自产塑钢风扇与风罩，防腐耐用，寿命长。
高清激光打印，流量刻度盘，清洗实用。
高性能塑钢本体，更多考虑，防腐耐用。
自产塑钢接线盒，防护等级IP65，美观大方，实用。

原装进口齿轮减速电机，流量高可达150L/H

流量、压力适用范围大

超大球阀，下降速度更快，密封性能更稳定。南亚定制超强、超硬、超韧特殊PVC。

德国进口PTFE+特制秘方橡胶+自家真空硫化技术，行业内技术。

行业内优先采用自润滑轴承技术，摩擦部分永不卡死。

为确保机械稳定性，采用轴承SKF。

德国KXK自润轴承，自润轴承让整机终身免添加油脂，免维护。

有PVC、聚丙烯、聚四氟乙烯和不锈钢304/316泵头可以选择。

驱动方式：电机驱动，流量高可达120L/H 工作条件：室内/室外

控制方式：手动方式控制调节

环境温度：-10℃～ +45℃

介质温度：PP 60℃,LCP 330℃

电源：单相110V、220V电容启动马达;三相220V、380V感应马达

功率：100W 防护等级：IP55

1、型号/代号及含义

机械隔膜加药泵-JE系列

JE	-	01	-	C	-	R
(1)		(2)		(3)		(4)

(1)JE-机型编号

(2)机型型号：01

(3)计量泵材质： C-PVC

(4)连接方式：R：软管连接，H：硬管连接

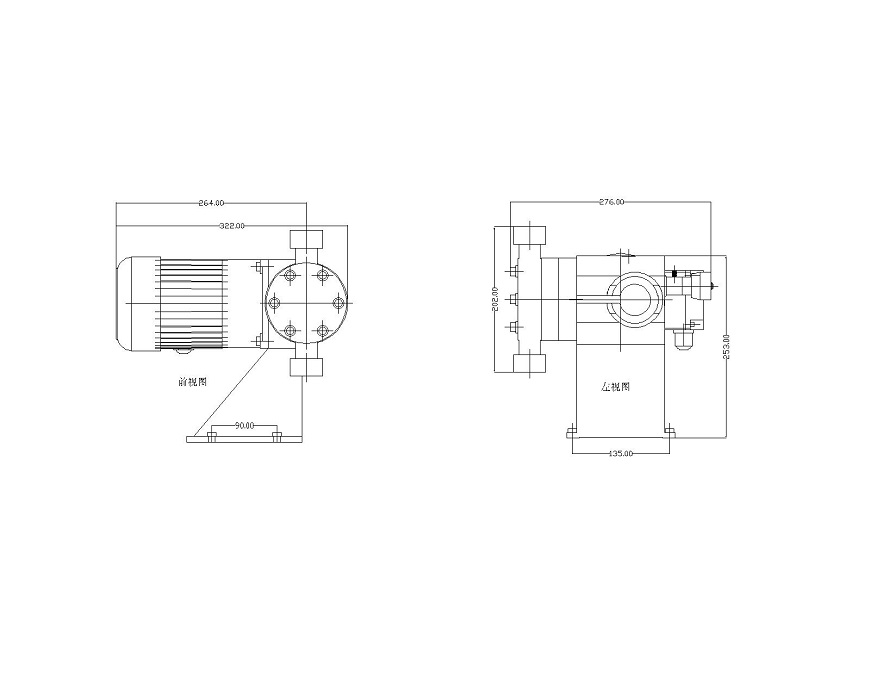

2、尺寸图

详细尺寸请来电咨询

机械隔膜计量泵-JE系列（普通电机）(220V单相电压需预定)

型号		出口压力	流量		冲程次数	膜片直径	电机功率	重量	连接方式（GN）
型号		（kg/cm2）	l/h	l/min	Stroke/min	mm	w	kg	软管mm	硬管
JE	T506	10	12	0.2	47.3	65	100	6.9	内径：9mm 外径：15mm	DN15建议桶下安装
	T507	10	20	0.33	47.3
	T508	10	34	0.57	47.3
	T509	10	43	0.72	56.8
	T600	10	54	0.9	56.8
	T601	10	73	1.22	71	84
	T602	6	100	1.67	79
	T603	6	120	2	95
	T604	5	150	2.5	110

备注：1、标配台湾进口明椿减速电机或晟邦电机；

2、以上参数，是使用常温零压力清水测试值。

机械隔膜计量泵-JE系列（变频电机）（变频范围：5HZ-60HZ任意变频使用，独立风扇需要单独220V供电）

型号		出口大压力	流量		冲程次数	膜片直径	电机功率	重量	连接方式（GN）
型号		（kg/cm2）	l/h	l/min	Stroke/min	mm	w	kg	软管mm	硬管
JE	T506A	10	12	0.2	47.3	65	100	6.9	内径：9mm 外径：15mm	DN15建议桶下安装
	T507A	10	20	0.33	47.3
	T508A	10	34	0.57	47.3
	T509A	10	43	0.72	56.8
	T600A	10	54	0.9	56.8
	T601A	10	73	1.22	71	84
	T602A	6	100	1.67	79
	T603A	6	120	2	95
	T604A	5	150	2.5	110

备注：1、标配台湾进口明椿减速电机或晟邦电机；

2、以上参数，是使用常温零压力清水测试值。

型号	JET506	JET507	JET508	JET509	JET600	JET601	JET602	JET603	JET604
压力(kg/cm2)	流量(l/h)	流量(l/h)	流量(l/h)	流量(l/h)	流量(l/h)	流量(l/h)	流量(l/h)	流量(l/h)	流量(l/h)
10	25.2	30	34	44	47	70	-	-	-
9	25.8	31	34	45	48	71	-	-	-
8	26	32	35	45	48	72	-	-	-
7	26.2	33	36	46	49	73	-	-	-
6	26.5	34	37	47	50	73.8	82	97	-
5	27.2	35	37	48	51	74	82	97	130
4	27.6	36	39	48	52	76	84	98	134
3	28	37	40	49	53	76	86	100	135
2	30	39	42	49	54	77	88	101	138
1	30.6	40	44	51	55	79	89	103	139
0	31.8	40	48	64	69	94	114	124	162
备注：测试介质：清水介质温度：26℃

1.安装泵浦时应选择坚固之水平地面﹐并保持平稳, 泵浦出入口加装凡而, 以便维修。
2.尽量避免将机器装设于户外。若必需安装於户外时﹐应覆盖保护盖﹐若泵浦配备有电子控制器时﹐则需加以保护。
3.PVC材质之泵浦应避免受阳光直接照射以防止材质脆化。
4.配管前应先考虑使用之化学液体、温度条件及输送扬程﹐选择不同之管件材料﹐符合实际之要求。例如:温度60℃以上﹐应选择PP管件按装。
5.进行配管时应注意管内不可残留任何杂质或碎屑﹐必要时应以清水加以清洗管路。
6.法兰接合处应衬以垫片﹐并确实锁紧以防止空气吸入泵浦内。
7.配管如使用金属材料时, 须在泵浦出入口管路加装防震接头, 避免出入口法兰震破。
8.泵浦输送液体超过一定高度时, 须在出口加装逆止阀防止回压造成泵浦受损。
9.安全排放阀应装在泵浦入口开关阀之间并尽可能装上压力錶以侦测管内压力。
10.避免泵浦吸入杂物, 或虹吸作用请加装底阀。
11.逆止阀应尽量安装在泵浦出入口附近﹐安装压力表或安全排放阀时应尽量使用T型接头。
12.配管时应注意管线不可用力扭曲﹐安装完后再检查泵体是否有因安装时用力过猛或不正确安装动作而扭曲变形。
13.机器固定完后应再确认是否牢固﹐并旋转马达风扇以确认马达是否可自由旋转。
14.接上电源线之前应确认所使用之电源是否与马达形式相符合﹐并接上过电流保护开关。
15.使用於危险之化学液体﹐应将泵浦覆上保护罩以防万一。
16.泵浦马达要啟动前, 须加满液体, 检查出入口凡是否打开, 并请勿空转。
