1. 气缚的危害及预防方法

气缚:因为泵内存气，起动泵后吸不上液的问题，称“气缚”物理现象。“气缚”问题产生后，泵无液体排出来，无噪音，震动。为避免“气缚”状况产生，起动前要灌满液体。
1-1. 气缚产生根本原因（科奕凯智能泵：www.kykznb.com）
离心泵气缚是在起动前没有灌满被输送的液体，或是在运行过程中泵内渗进了气体，由于气体的相对密度低于液体的密度，造成的离心力小，没法把气体甩出去，泵壳内的流体在随电动机作离心运动造成负压不足以吸入液体至泵壳内，泵象被“汽体”缚住一样，失去自吸工作能力而没法输送液体，称之为离心泵的气缚问题。
1-2气缚造成的危害
造成气缚，泵打出不来液体来，机组造成强烈震动，同时伴随明显杂声的噪声，电动机空转，非常容易烧毁电动机。影响输送液体的效率和离心泵的正常做工作。
1-3. 预防气缚对策
预防气缚起动前应灌泵并使泵壳内填满待输送的液体，启动时关掉出口阀。为预防灌入泵壳内的液体因重力注入低位槽内，在泵吸进管道的入口处装有止逆阀(底阀);假如泵的所在位置低于槽内液位，则启动不用灌泵。抓好壳体的密封性工作任务，灌水的阀门不可以渗水，密闭性要好。


2离心泵气缚及气蚀防范措施


2-1 气蚀发生原因
当泵壳内吸入的液体在泵的吸入口处因压强减小恰好气化时，给泵壳内壁带来巨大的水力冲击，使壳壁象被“气体”腐蚀—样，该现象称为汽蚀现象。
造成汽蚀的主要原因有:
1．进口管路阻力过大或者管路过细;
2．输送介质温度过高;
3．流量过大，也就是说出口阀门开的太大;
4．安装高度过高，影响泵的吸液量;
5 ．选型问题，包括泵的选型，泵材质的选型等。
含气泡的液体挤入高压区后急剧凝结或破裂。因气泡的消失产生局部真空，周围的液体就以极高的速度流向气泡中心，瞬间产生了极大的高达几万kpa的高速冲击力，造成对叶轮和泵壳的冲击，使材料受到侵蚀和破坏。

从造成汽蚀和气缚的原因不同来看:气缚是泵体内有空气，一般发生在泵启动的时候，主要表现在泵体内的空气没排净;而汽蚀是由于液体在一定的温度下达到了它的汽化压力。
2-2气蚀发生的位置
根据水泵汽蚀发生的部位不同，可将汽蚀分为以下四类:
(1)叶面汽蚀:
叶面气蚀是发生在叶片表面的汽蚀，主要是因为水泵安装过高，或流量偏离设计流量过大时产生的汽蚀现象。其空泡形成和溃灭多发生在叶片的正面和背面或前轮盘内表面处以及叶片的根部。

(2)间隙汽蚀:
间隙气蚀泵内水流通过突然变窄的间隙时，速度增加，局部压力下降，也会产生汽蚀。如轴流泵叶片外缘及泵壳之间的间隙内，离心泵密封环与叶轮外缘的间隙处，由于叶轮进水侧与出水侧的压盖很大，导致高速回流，造成局部压降，引起间隙汽蚀。
(3)涡带汽蚀:
涡带气蚀由于集水池，进水流道设计不良或水泵在非设计条件下工作，也可能在叶轮的下方产生自上而下的带状漩涡（简称涡带），当涡带中心压力低于汽化压力时，该涡带即成为汽蚀带。
(4)粗糙汽蚀:
粗糙气蚀是水流经过泵内凸凹不平的内壁面和过流部件时，在突出物的下游也容易产生局部负压而引发汽蚀，该汽蚀称为粗糙汽蚀。
2-3 产生的危害情况
(1）使水泵性能恶化，汽蚀发生时将产生大量空泡，水中含有大量空泡时，破坏了水流的正常规律，使叶槽有效过流面面积减小，流动方向随之改变，能量损失增大，从而引起水泵流量、扬程和效率的迅速下降，汽蚀严重时甚至会出现断流。

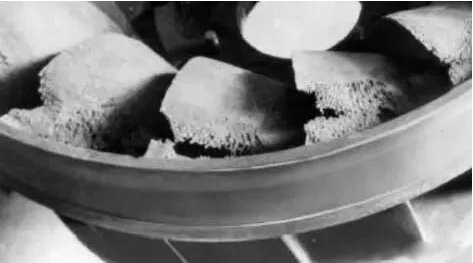

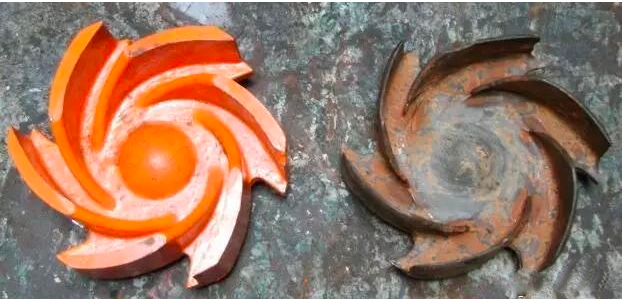

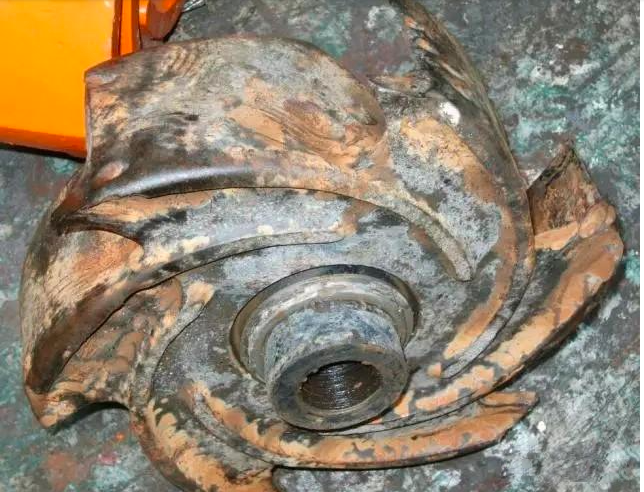

(2）损坏过流部件，水泵壁面在高强度冲击力的反复作用下，金属表面产生局部变形与硬化变脆，产生金属疲劳现象，使金属破裂与剥落。除力学作用外，还夹杂着水体中逸出的深入活泼气体(如氧气）对金属的化学腐蚀以及水体对金属的电化学腐蚀等。在综合作用下，水泵壁面起初是出现麻点，继而变成蜂窝状，严重时壁面会在短期内被击空。

(3）产生振动和噪声，气泡溃灭时，液体质点互相撞击，同时也撞击金属表面，产生各种频率的噪声，严重时可听见泵内有“劈啪”的爆炸声，同时引起机组振动。叶轮局部在巨大冲击的反复作用下，表面出现斑痕及裂纹，甚至呈海绵状逐渐脱落，降低了泵使用寿命。
所以噪声和振动也是用来判断汽蚀是否发生和消失的主要依据之一。
2-4 预防措施
减少气蚀的有效措施是防止气泡的产生。
首先应使在液体中运动的表面具有流线型，避免在局部地方出现涡流，因为涡流区压力低，容易产生气泡。此外，应当减少液体中的含气量和液体流动中的扰动，也将限制气泡的形成。
选择适当的材料能够提高抗气蚀能力。通常强度和韧性高的金属材料具有较好的抗气蚀性能，提高材料的抗腐蚀性也将减少气蚀破坏。
离心泵入口处压力不能过低，而应有一低允许值，此时所对应的汽蚀余量称（科奕凯智能泵：www.kykznb.com）为必需汽蚀余量，一般由泵制造厂通过汽蚀实验测定，并作为离心泵的性能列于泵产品样本中。泵正常操作时，实际汽蚀余量必须大于必须气蚀余量，我国标准中规定应大于0.5m以上。
同时要清理进口管路的异物使进口畅通，或者增加管径的大小。另外对于泵的生产厂商来说就是要提高离心泵本身抗气蚀的能力，比如改进吸入口至叶轮附近的结构设计;采用前置诱导轮，以提高液流压力;增大叶片进口角，减小叶片进口处的弯曲，以增大进口面积。
离心泵的气缚和气蚀现象对于离心泵的影响是十分不利的。在日常使用离心泵前一定要按操作规程来进行，避免气缚现象的发生。同时要定期检查和维护离心泵的进出口管路以及叶片，防止气蚀现象的发生。
