一、什么是工程塑料水泵？

工程塑料泵系列产品均采用TBS自补偿机械密封，使用增强聚丙烯（FRPP）或聚偏二氟乙烯（PVDF）作为泵的材质。具有结构先进、重量轻、体积小、寿命长等特点。整泵没有金属材料与液体接触，耐腐蚀性强。广泛应用于化（科奕凯智能泵：www.kykznb.com）工，食品、制药、电镀、造纸、环保、水处理等部门，输送酸、碱、盐等腐蚀性液体。

二、工程塑料泵的型号意义是什么？

1、D系列工程塑料泵的型号/代号及含义

D   -    5.5 -    E    -    D

(1)   (2)  (3)    (4)

(1)D-机型编号，泵体材质为FRPP

(2)电机功率：5.5-5.5kw

(3)密封材质： E:EPDM, V:VITON

(4)控制系统：D

2、G系列工程塑料泵型号/代号及含义：

G   -    2.2 -    E    -    D

(1)   (2)  (3)    (4)

(1)G-机型编号，泵体材质为FRPP

(2)电机功率：2.2-2.2kw

(3)密封材质： E:EPDM, V:VITON

(4)控制系统：D

3、B系列工程塑料泵型号/代号及含义

耐酸耐腐离心泵—B型

B   -    11  -    E    -    D

(1)   (2)   (3)  (4)

(1)B-机型编号，泵体材质为FRPP

(2)电机功率：11kw

(3)密封材质： E:EPDM, V:VITON

(4)控制系统：D

三、工程塑料泵的性能参数有哪些？

1、D系列工程塑料泵的性能参数：

2、G系列工程塑料泵的性能参数：

3、B系列工程塑料泵的性能参数：

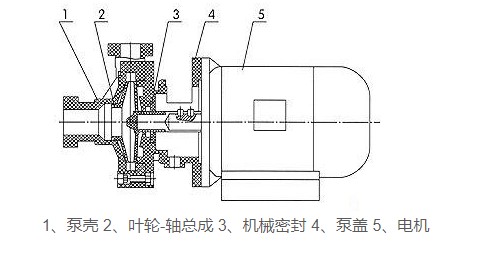

四、工程塑料泵的结构图是怎么样？

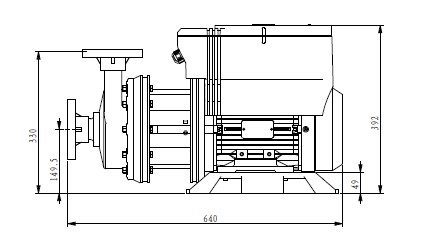

五、工程塑料泵的安装尺寸图

1、D系列工程塑料泵的安装尺寸图：

2、G系列工程塑料泵的安装尺寸图：

3、B系列工程塑料泵安装尺寸图：

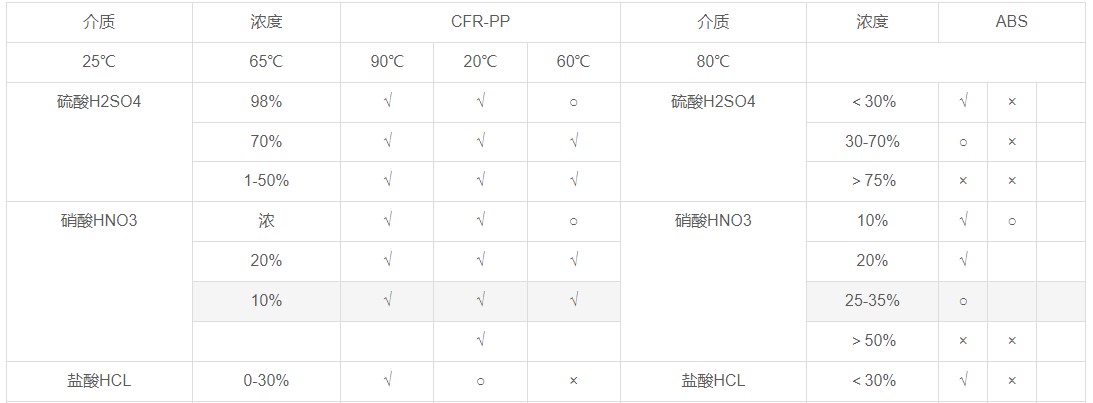

六、工程塑料泵的耐腐蚀性能表：

七、工程塑料泵的使用注意事项有哪些？

1、工程塑料泵起动注意事项：

（1）要配管之前，口径贴纸要确认剥掉。

（2）把马达外扇卸掉，用手动作确认外扇是否会轻轻转动

（3）配管工作中在吸入管内残留的杂物标尺等流入泵浦内会引起致命的故障，所以吸入槽或吸入管请清扫干净。

（4）请确认马达的回转方向。

（5）在吸入配管的阀，请一定全开。

（6）泵浦要完全充满水，灌水是利用吐出侧配管等，迫出空气，空气不易溢出时，马达的外扇叶片用手逆向重复转动3-4回。

（7）工程塑料泵完全灌水时，吐出压力瞬时上升之后，吐出阀慢慢打开，设定吐出压力或设定吐量。

2、工程塑料泵运转中的注意事项

（1）声音的检查：从吸入管吸入空气或固形物时，就会发出异常的声音，震动也随之增加的情形，吸入侧压力计的指针有变动时，大多是有空气混入之情形。

（2）振动的检查：请事前注意是否会造成空转现象或安装不良的（科奕凯智能泵：www.kykznb.com）震动，请用吐出侧的阀进行吐出量的调整，吸入侧的阀请不要关小

（3）其他：注意吐出压力，吸入压力，流量，电流值，这些如果异常变动或下降时可能是吸入侧有固行物阻塞或吸入空气等。

3、工程塑料泵停止时的注意事项

（1）平常要泵浦吐出阀全关后，在停止的，吸入侧先关闭就成空蚀现象，会有发生烧坏的事故。

（2）押入状态运转时，停止后请关闭吸入阀。

八、工程塑料泵的故障怎么排除？

以上文章部分内容引用：工程塑料化工泵-百度百科
