一、什么是耐腐蚀塑料离心泵

耐腐蚀塑料离心泵是按国际标准并结合非金属泵的工艺设计制造，适用于长期输送任意浓度的强酸、碱、盐、强氧化剂等多种腐蚀性介质，泵体采用工程塑料或氟塑料注塑成型，泵腔内没有金属材料与腐蚀性液体接触。

机械密封采用非金属材料烧结成型，先进的内装式四氟波纹管机械密封，其特点是能补偿泵轴的径向跳动，单端面密封外装式、易装卸、工作状态直观、耐腐耐磨密封性能好、拥有多层保护，延长了机封使用寿命；对于（科奕凯智能泵：www.kykznb.com）输送含杂质颗粒腐蚀性介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，强碱与氢氟酸等特殊腐蚀性介质配用无压烧结碳化硅密封。具有耐腐蚀性强、耐磨性好、机械强度高、不老化、无毒素分解特点。

  适用于不含有固体颗粒介质,介质温度为0℃～120℃,进口压力不大于2kg/cm2。广泛应用于电镀、电子、化工、皮革、染整废水、废气等行业。

二、耐腐蚀塑料离心泵平面图有哪些种类？

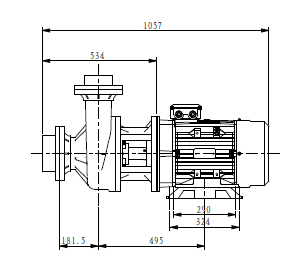

1、D系列耐腐蚀塑料离心泵平面图

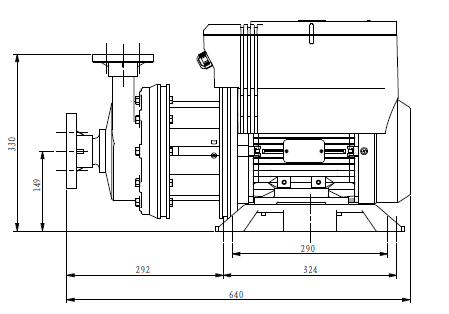

2、B系列耐腐蚀塑料离心泵平面图

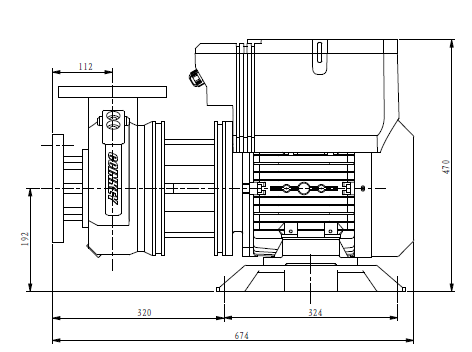

3、G系列耐腐蚀塑料离心泵平面图

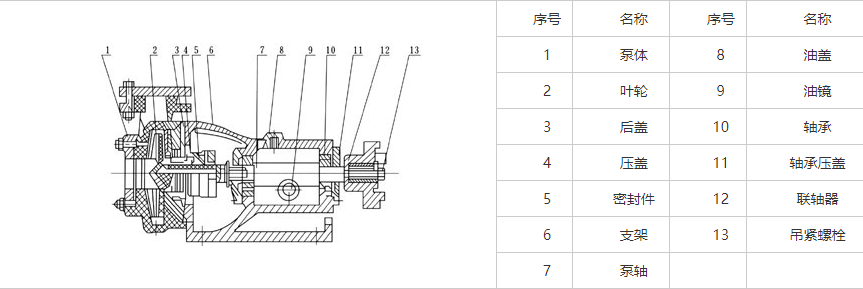

三、塑料离心泵结构图

四、塑料离心泵结构说明

1、泵体：左右两边连接部分内埋钢质法兰圈各一只模压塑料合金制成。

2、后盖右边一侧内埋一只不锈钢板(1Crl8Ni9Ti)模压塑料合金而成。

3、叶轮：采用接轴连接方法，金属轴为优质钢精加工后外包塑料合金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。

4、机械密封：采用WB2型、ST型不用冷却水可调式端面密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。
