废气立式泵

耐各种酸碱腐蚀，可以空转

废气立式泵工作原理：

当电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另一方面它又沿衬套内表面滚动，于是形成泵的密封腔室。螺杆每转一周，密封腔内的液体向前推进一个螺距，随着螺杆的连续转动，液体螺旋形方式从一个密封腔压向另一个密封腔，后挤出泵体。

水泵专家为您精心打造

诸多环境·一机搞定

适用范围

废气立式泵主要用途：

1.电镀行业：和过滤器配合循环过滤各类电镀液
2.表面处理：各类强酸、强碱等腐蚀性高药液循环输送
3.废水、废气处理：收集及输送废液，以及排放废气前脱硫
4.PCB：输送腐蚀性液体。
5.化学制程：腐蚀性液体输送。

我们专注于做高品质水泵

立式泵的产品特点

1.外形美观，无额外占地面积。
2.无机械密封，运行维护成本低。

｜塑钢材质，重量轻、强度高。
｜简易结构设计，易维护。
｜噪音低，不堵塞。
｜效率高，节能环保。

L系列立式液下泵三大优势

01原材料配件选择

液下泵主体采用台塑集团(世界大的pp生产厂)生产的纯原料制作，
绝不使用再生料制作，产品性能稳定，耐腐蚀性更强。

根据药液酸碱性不同，可选择采用FRPP、CPVC、CFRPP、PVDF等4种材质。

塑料件的外观设计对注塑成型有巨大的影响。以塑钢接合座製成, 耐腐蚀性优良, 轻便,强度更佳。所有射出成型零部件都有加厚的补强筋，保证产品强度。

科奕凯立式液下泵

采用分离式设计，将泵体分离成几个零部件成型，便于维护，节约维护成本。

部分其他品牌

采用一体式设计成型，不便于维护。一个部分出现损坏，可能整个泵体都将报废，不利于控制成本。

02好泵需要好的电机——东元电机

泵电机采用东元电机，能耗更低，效率更高。

美观方便

全自动铸造设备自铸精密外壳，外型崭新美观国际性统一IEC尺寸，举世通用，互换性程度高，保养简便小型化设计，框号降低，体小量轻，经济性佳，搬运，安装方便轴端附攻牙（攻牙规格依BS-4999），使用更具选择性与方便性。

精密信赖

电脑设计，以新式自动机械精密加工，电子仪器检验，一贯作业生产采用绕线方式及专用轴承，精密度高特性符合中国质量认证（CQC）及国际电气协会（IEC）标准，信赖性高

坚固耐用

密封构造，防尘、防水滴及油沫高效率冷却构造，减少风损，节约能源。高分子树脂绝缘，耐力无比，在恶劣环境也能胜任风罩设计符合欧洲联盟EN294法规，坚固耐用，安全更具保障性。

强劲安静

采用特殊槽压铸铝转子，启动转矩大，惯性小，节省起动停止时间振动小，噪音低。

03防空转对策结构

独特的干式轴封设计，防止酸性气体进入损坏泵体。

干式轴封设计

干式轴封设计，防漏及防酸气腐蚀的效果强。泵内压力升高时，阻挡溢流药水，不会产生停时药液回流泄漏，损坏泵浦。

叶轮高强度设计

新型叶轮的嵌入式结构大大地强化了叶轮的强度，也延长其使用寿命。可抗高温、高压，不易损坏。

防脱落设计

采用轴心键连接，当电源反接时，叶轮不会掉落，排除了可能对叶轮、干式轴封等核心部件的损坏可能。

免费咨询专业定制

二十年产品生产和维修经验,免费咨询设计

KP新设计可换后盖组合式，以O环全部密封，O环沟经NC车床加工表面平整细緻，O环覆盖于沟中，不易洩漏，无任何焊接点。

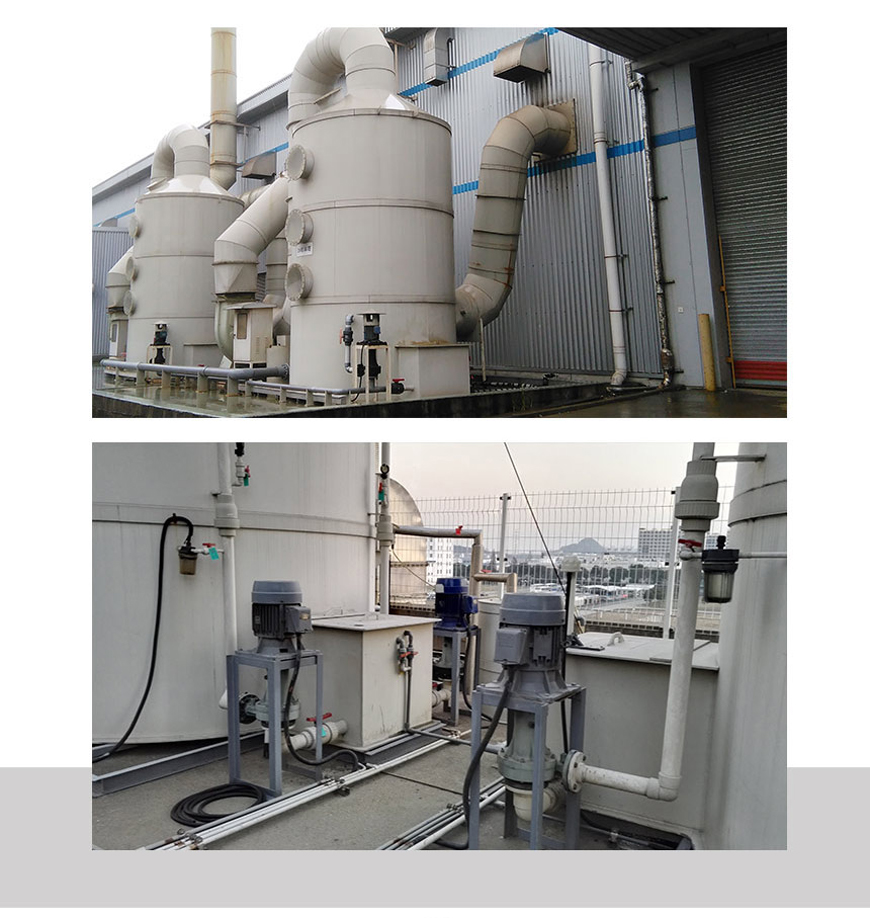

科奕凯客户见证

1、型号/代号及含义

废气立式泵

L	-	40 / 1	-	E
(1)		(2) (3)		(4)

(1)L-机型编号，泵体材质为FRPP

(2)口径：40-出入口径40×50mm

(3)功率：1-0.75kw

(4)密封材质： E:EPDM, V:VITON

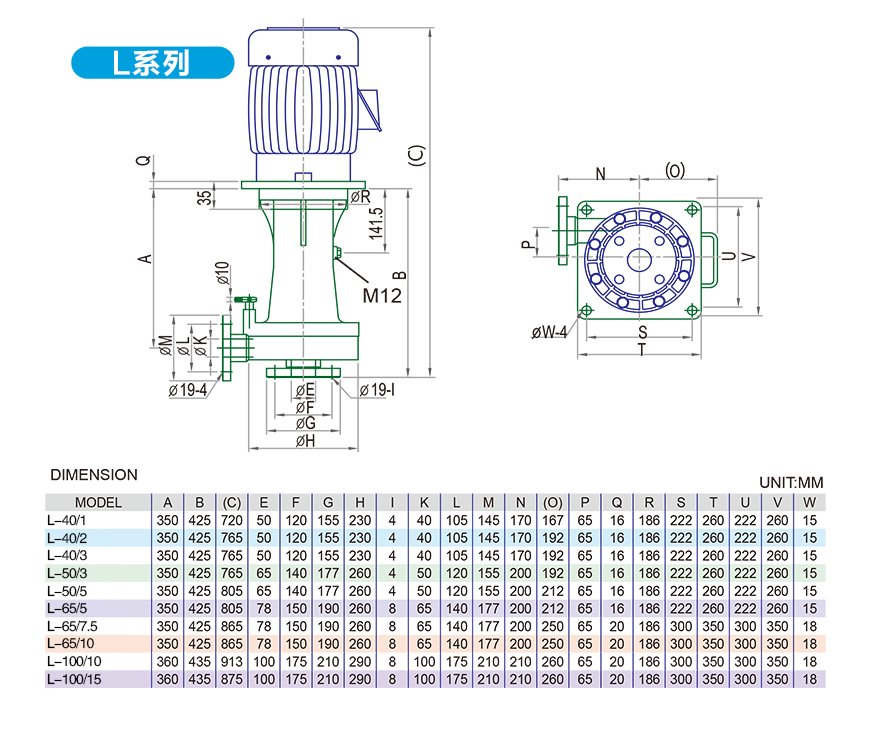

2、尺寸图

详细尺寸请来电咨询

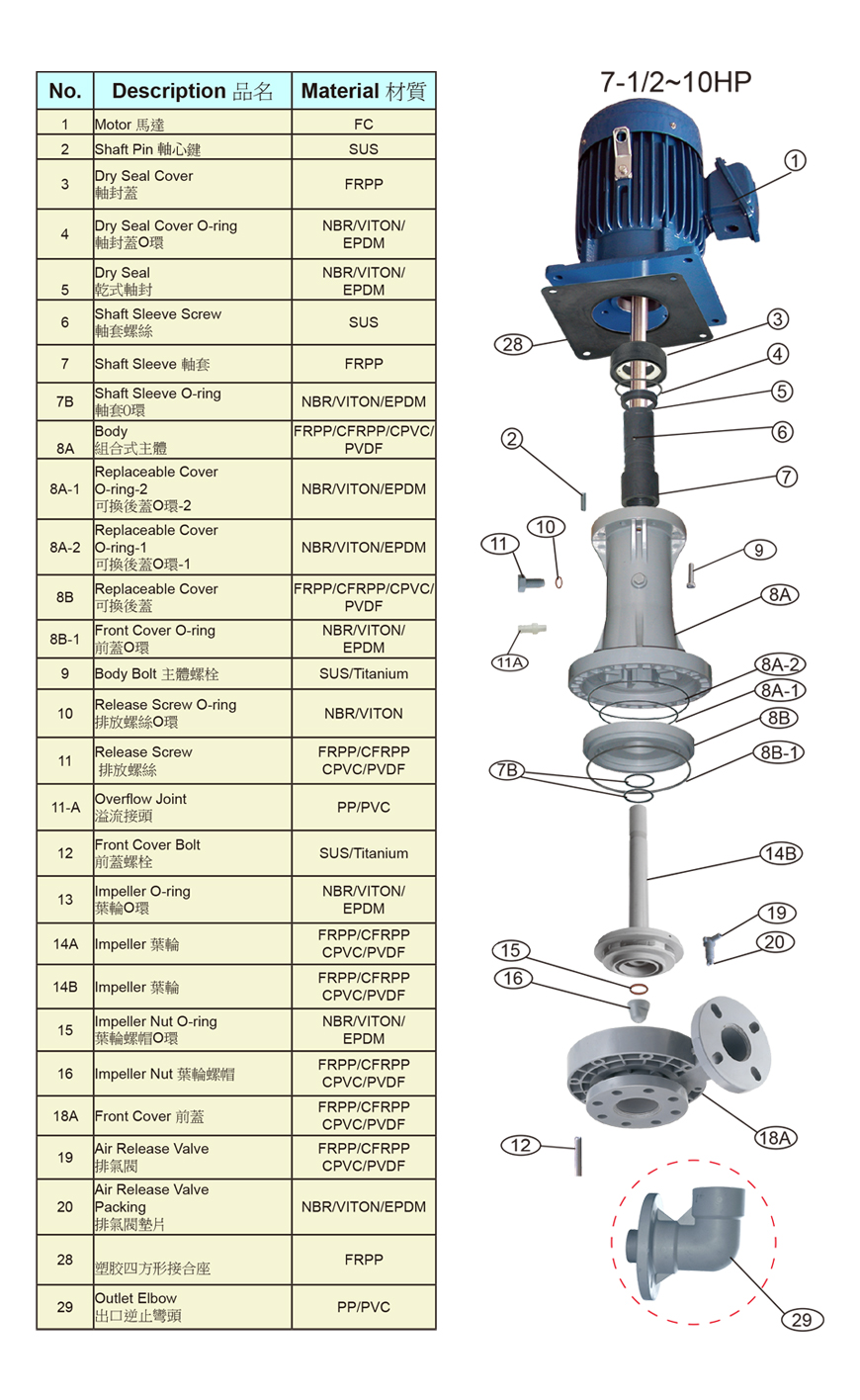

3、结构图

废气立式泵型号规格表：

规格/型号	曲线CURVE#	出入口径	Motor电机			标准流量	标准扬程	重量
规格/型号	50HZ	MM	相数	极数	KW	L/min	M	Kg
L-40/1	a	40×50	3ø	2	0.75	280	14	29
L-40/2	b	40×50	3ø	2	1.5	400	18	38
L-40/3	c	40×50	3ø	2	2.2	420	20	41
L-50/3	d	50×65	3ø	2	2.2	530	21	41
L-50/5	e	50×65	3ø	2	3.7	580	31	55
L-65/5	f	80×65	3ø	2	3.7	550	29	55
L-65/7.5	g	80×65	3ø	2	5.5	730	34	95
L-65/10	h	80×65	3ø	2	7.5	760	37	106
L-100/10	i	100×100	3ø	2	7.5	1235	25	102
L-100/15	j	100×100	3ø	2	11	1710	35	114

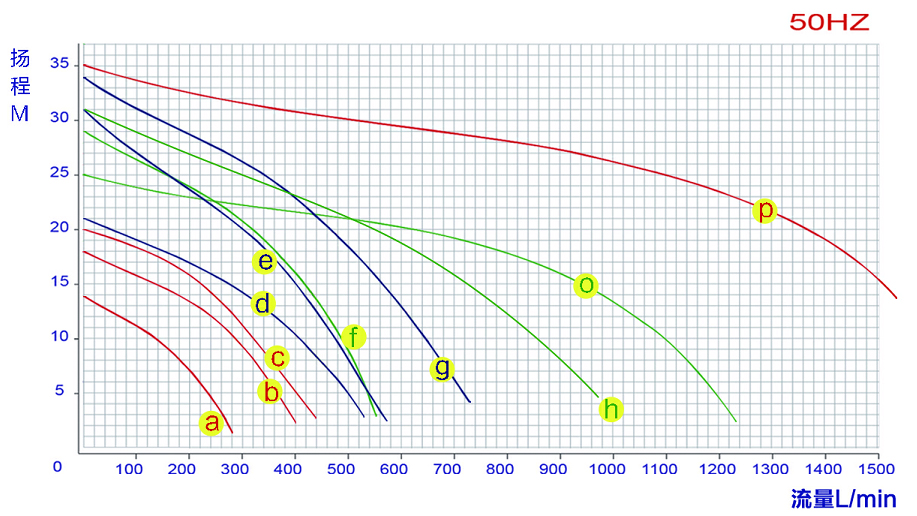

性能曲线图：
L系列产品曲线图

1.安装泵浦时应选择坚固之水平地面﹐并保持平稳, 泵浦出入口加装凡而, 以便维修。
2.尽量避免将机器装设于户外。若必需安装於户外时﹐应覆盖保护盖﹐若泵浦配备有电子控制器时﹐则需加以保护。
3.PVC材质之泵浦应避免受阳光直接照射以防止材质脆化。
4.配管前应先考虑使用之化学液体、温度条件及输送扬程﹐选择不同之管件材料﹐符合实际之要求。例如:温度60℃以上﹐应选择PP管件按装。
5.进行配管时应注意管内不可残留任何杂质或碎屑﹐必要时应以清水加以清洗管路。
6.法兰接合处应衬以垫片﹐并确实锁紧以防止空气吸入泵浦内。
7.配管如使用金属材料时, 须在泵浦出入口管路加装防震接头, 避免出入口法兰震破。
8.泵浦输送液体超过一定高度时, 须在出口加装逆止阀防止回压造成泵浦受损。
9.安全排放阀应装在泵浦入口开关阀之间并尽可能装上压力錶以侦测管内压力。
10.避免泵浦吸入杂物, 或虹吸作用请加装底阀。
11.逆止阀应尽量安装在泵浦出入口附近﹐安装压力表或安全排放阀时应尽量使用T型接头。
12.配管时应注意管线不可用力扭曲﹐安装完后再检查泵体是否有因安装时用力过猛或不正确安装动作而扭曲变形。
13.机器固定完后应再确认是否牢固﹐并旋转马达风扇以确认马达是否可自由旋转。
14.接上电源线之前应确认所使用之电源是否与马达形式相符合﹐并接上过电流保护开关。
15.使用於危险之化学液体﹐应将泵浦覆上保护罩以防万一。
16.泵浦马达要啟动前, 须加满液体, 检查出入口凡是否打开, 并请勿空转。
17.按装完成后应再确认管路是否牢固﹐避免液体温度造成变形或震动破损。
